投影仪按投影光线原理可分为以下二种型式: |
a. 轮廓投影 轮廓投影乃应用〝光〞的直线前进原理而得。光源所发出的光通过待测工件,而投影到投影幕上,由于待测工件并非透明物,故只能看到待测工件的外缘轮廓,又称为透过照明法。
|
|
b. 表面投影 表面投影乃应用〝光〞的反射原理而得。光源必须照在待测工件表面的上方,经工件表面后,反射至投影幕上,而得到放大的工件轮廓表面状况,故照射在物体表面的光又称为反射照明法。反射照明法又分为斜反射照明法及垂直反射照明法两种。 |

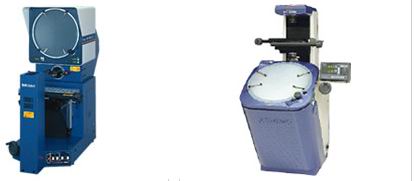

投影仪依设计的不同,轮廓投影光线可分为光轴向上型、光轴向下型、光轴横向型等三种,光线经由工件投射至镜头,再反射至投影幕上。表面投影光线都采用水平投射,光线经由半反射镜反射至工件表面,再由工件表面反射,穿过半反射镜投射至镜头,再反射至投影幕上。 |
若以轮廓投影光线投射方向分类,投影仪之型式如下: |
a. 光轴向上型 轮廓投影光线由上而下投射;表面投影光线沿水平方向,藉半反射镜转为由上而下投射,最大特点为投影幕呈倾斜状态,容易观察投影像。 |
b. 光轴向下型 表面投影乃应用〝光〞的反射原理而得。光源必须照在待测工件表面的上方,经工件表面后,反射至投影幕上,而得到放大的工件轮廓表面状况,故照射在物体表面的光又称为反射照明法。反射照明法又分为斜反射照明法及垂直反射照明法两种。 |
c. 光轴横向型 轮廓投影光线呈水平方向投射;表面投影光线沿水平另一轴向投射,藉半反射镜转为呈水平方向投射,最大特点为测定面与光轴平行,测定物装设或拆卸容易。
|
